Filtri su condotti e tubazioni utilizzando Revit e Mosaico

La gestione dei filtri su condotti e tubazioni di Revit attraverso REMO

Computo metrico di condotti e tubazioni diretto su Revit

Remo è il plug-in per Autodesk Revit che consente di ricavare da un progetto, il computo metrico estimativo, gestibile e stampabile con il software Mosaico prodotto da Digi Corp.

Da un punto di vista strettamente pratico Remo associa gli articoli dei prezzari messi a disposizione da Mosaico ai parametri del progetto di Revit, e in questo modo consente un rapido calcolo sempre aggiornato delle quantità necessarie per la redazione di un computo metrico.

Non serve esportare in IFC

Il vantaggio principale di operare con Remo risiede nel fatto che, collegandosi direttamente a Revit, consente di aggiornare il computo metrico a seguito di una piccola modifica del disegno, senza dover ricorrere ad esportazioni in file IFC.

Parametri di Tipo e parametri di Istanza

Il plug-in consente di ottenere le quantità dal disegno utilizzando i valori che risiedono nei parametri di Revit.

Il programma di Autodesk consente di assegnare i parametri ai Tipi di oggetti quando un valore di un parametro viene condiviso da più elementi (ad esempio tutti i muri del tipo “Tramezze da 15 cm” condividono il valore del parametro Spessore) o alle singole Istanze quando il valore del parametro, quale può essere la Lunghezza, differisce per ogni oggetto.

Il Quick set per salvare le associazioni

Lo strumento QuickSet integrato in Remo consente di salvare in un file esterno tutte le associazioni fatte tra i Tipi di elementi e gli articoli di elenco prezzi.

Questa funzionalità è particolarmente utile perché consente di utilizzare tali associazioni anche in altri progetti nei quali si sia fatto uso degli stessi tipi di elementi.

Le famiglie di sistema come condotti e tubazioni

In qualche famiglia di sistema come i condotti e le tubazioni alcune informazioni che risultano fondamentali per la scelta dell’articolo da associare (rispettivamente Dimensioni e Diametri) sono state inserite in parametri di istanza anzichè di tipo.

Questo comporta che elementi facenti parte dello stesso tipo (ad esempio Tubazione PVC) possano avere diametri diversi (ad esempio 100 o 200 mm).

Per redigere il computo metrico di condotti e tubazioni non sarà pertanto possibile associare lo stesso articolo a tutti gli elementi dello stesso tipo e pertanto risulterà necessario operare direttamente sulle istanze.

Parametri di istanza in Revit su Condotti e tubazioni



Filtri su istanze di condotti e tubazioni basati sui Parametri di Mosaico

Remo consente di applicare dei filtri sulle istanze selezionate del progetto per facilitare l’assegnazione degli articoli agli elementi. Tali filtri si basano sia su proprietà comuni agli elementi di Revit (fase di creazione e di demolizione, Livello, Workset), sia sui Parametri di Mosaico.

Questi ultimi possono richiamare al loro interno un qualsiasi valore contenuto sia nei parametri di Tipo sia nei parametri di Istanza di Revit.

Pertanto si può sintetizzare che un Parametro di Mosaico è in grado di recepire informazioni da parametri diversi in base alla famiglia di appartenenza.

Più regole per un parametro

Di seguito si riporta il flusso di lavoro necessario per operare come descritto sopra

  1. Entrare nella configurazione dei Parametri di mosaico
  2. Creare un nuovo parametro denominandolo ad esempio Condotti e tubazioni
  3. Inserire all’interno del parametro una regola per i Condotti che copi il valore del parametro di Istanza Dimensioni all’interno del parametro di Mosaico
  4. Inserire all’interno dello stesso parametro un’altra regola per le Tubazioni che copi il valore del Diametro sempre nello stesso parametro di Mosaico appena creato.

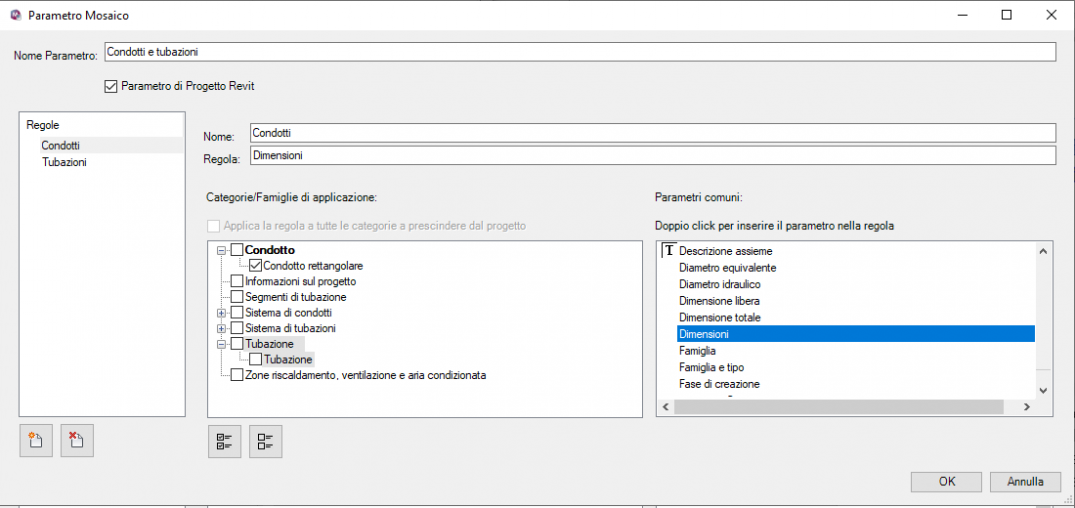

Regole parametri Mosaico

Regole di definizione del parametro di Mosaico



Facendo così i condotti riporteranno nel parametro Condotti e tubazioni le dimensioni (ad esempio 200×300 mm300×400 mm, … ) mentre le tubazioni il rispettivo diametro (100 mm, 200mm, …)

Il parametro di Mosaico non servirà solo per filtrare gli elementi sul disegno e facilitare l’assegnazione degli articoli, ma verrà riportato dentro il programma Mosaico diventando strumento utile per filtrare tutte le voci del computo metrico ottenuto in base a Dimensioni o Diametri.

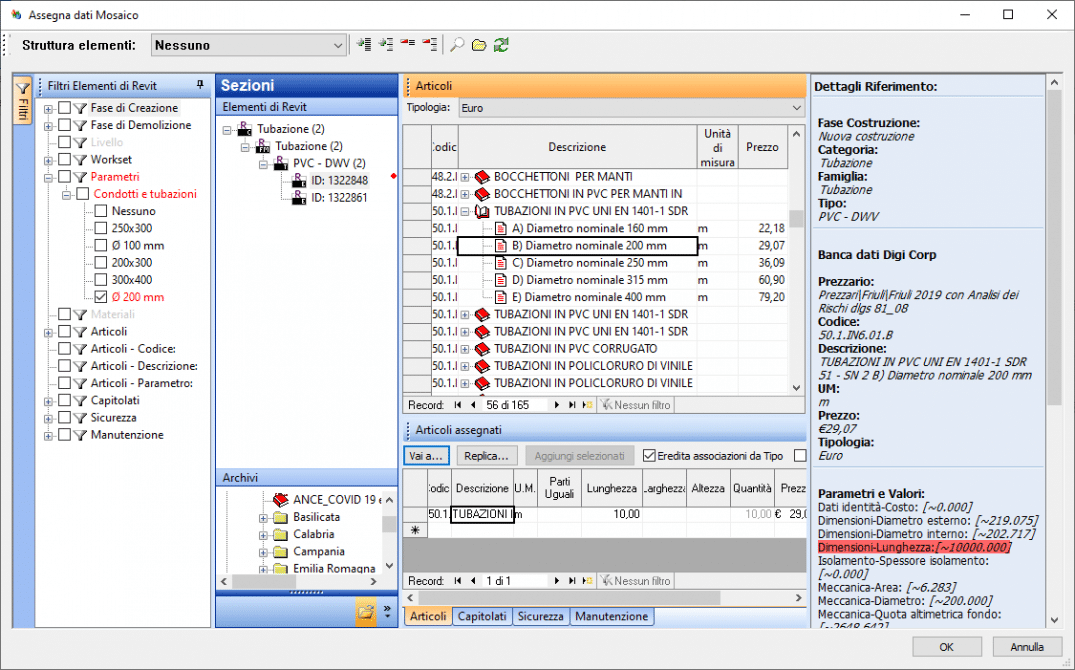

Assegnazione articoli ad istanze filtrate su parametro di Mosaico

Il seguente filmato illustra la procedura appena descritta.
