I tag consentono di collegare le norme di un capitolato agli articoli del computo

Riferimenti incrociati tra computi e capitolati

I tag consentono di collegare le norme di un capitolato agli articoli del computo

Riferimenti incrociati tra computo metrico / SAL e capitolato speciale d’appalto

Il computo metrico, il computo estimativo, le richieste d’offerta, i libretti misure del progetto e della contabilità dei lavori e il capitolato speciale d’appalto sono più consultabili producendo stampe che contengono i riferimenti incrociati fra le registrazioni dei computi e le disposizioni tecniche nel capitolato.

MOSAICO permette di creare elaborati con riferimenti incrociati inserendo TAG nelle disposizioni tecniche di articoli dei prezzari e di capitolato speciale d’appalto.

Computo metrico estimativo con i riferimenti al capitolato speciale d’appalto

I TAG utilizzati come strumento di correlazione

Con l’uso dei TAG in MOSAICO progettisti, direttori dei lavori e imprese possono:

  • verificare la coerenza delle disposizioni contenute negli articoli dell’elenco dei prezzi unitari con le disposizioni capitolari;
  • formulare offerte presentando documenti di richiesta dei prezzi facilmente consultabili contenenti tutte le disposizioni tecniche previste del progetto (materiali, tecniche costruttive, norme);
  • produrre stampe parziali o totali da utilizzare come supporto a visite di cantiere, sopralluoghi, valutazioni dei materiali e misurazioni dei lavori da effettuare o effettuati.

Le specifiche di qualità dei materiali, le modalità di esecuzione delle lavorazioni, le norme di misurazione definite nel capitolato possono essere taggate anche selezionando:

  • parti dei testi ritenute più significative delle disposizioni tecniche;
  • riferimenti legislativi e norme tecniche volontarie;
  • valori di riferimento.

Le voci di computo derivate dai prezzari regionali non contengono riferimenti alle disposizioni capitolari pertanto andrebbero integrate con i tag del capitolato in modo da ottenere documenti con riferimenti incrociati.

Con i TAG, in MOSAICO, uno o più articoli del prezzario possono essere riferiti ad uno o più articoli di capitolato e viceversa.

Per facilitare l’integrazione dei TAG nel progetto MOSAICO permette di:

  • creare relazioni fra la voce di computo e gli articoli del capitolato;
  • trasferire i TAG dagli articoli di capitolato alle relative voci di computo utilizzando anche un unico comando;
  • riepilogare i TAG, sostituirli e usandoli anche per filtrare gli articoli che li contengono



Capitolato speciale d’appalto con riferimenti agli articoli del prezzario

Con i TAG in MOSAICO documenti di progetto coerenti e facili da consultare

Specifiche funzioni del programma riepilogano i TAG e permettono di accedere ai testi dei prezzari e/o dei capitolati del progetto, di tutti i progetti presenti nel database di lavoro e nelle banche dati permettendo di revisionarli, integrarli, eliminarli accedendo agli articoli con un link all’elemento.

I TAG con MOSAICO non sono usati solo per ricercare e trasferire informazioni in un progetto ma anche per evitare, attraverso le relazioni che si creano, che le specifiche dei materiali, delle tecniche costruttive e le norme siano trattate in modo disomogeneo e incoerente.

Oggi si parla di applicare i TAG BIM a prezzari di riferimento, scelta sicuramente da incoraggiare e da estendere a tutte le categorie di prodotti e lavorazioni e non solo alle circa 200 voci del prezzario del Comune di Milano. Tali TAG sono stati pensati per facilitare la ricerca degli articoli da associare alle entità grafiche rappresentate dagli oggetti utilizzati nei software di BIM authoring.

Con MOSAICO l’utilizzo dei TAG nel progetto costituisce una valida soluzione adottabile anche da chi non progetta in BIM.

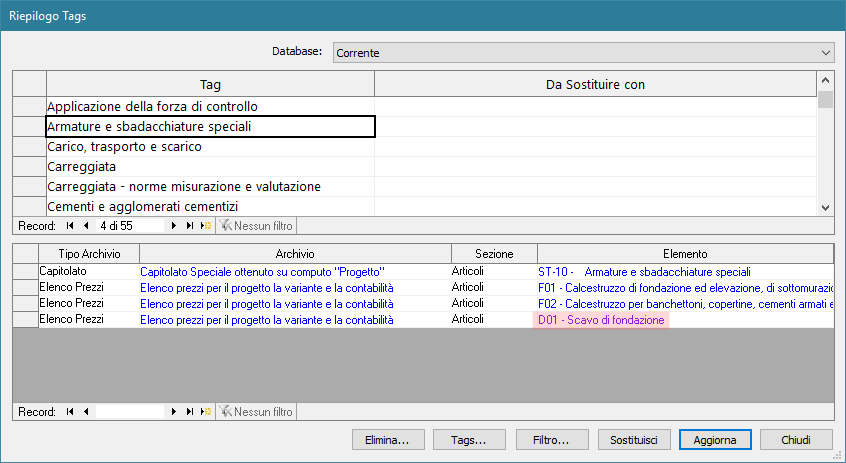

Finestra riepilogativa dei TAG, link agli archivi e agli articoli, funzioni di filtro
